1-4 Achsen Steuer- und Regelsystem.

Flexibel und Intuitiv Einsetzbar

Regelsysteme und Prüfsoftware für zwangsangeregte Prüfsysteme

Unser Regelsystem TestPilot bietet alles, was ein Universalregler für Standardaufgaben braucht und darf in keinem Prüflabor fehlen.

Er bietet eine einfache Bedienung auch bei der Abbildung komplexer Prüfaufgaben und gleichzeitig eine nahezu universeller Einsatzfähigkeit. In die kontinuierliche Weiterentwicklung fließen unter anderem auch die täglichen Erfahrungen unserer Experten aus unserem hauseigenen akkreditierten Prüflabor.

Der TestPilot ist flexibel einsetzbar für servohydraulische, servoelektrische und servopneumatische Prüfaufgaben, egal ob für ein- oder mehrachsiale Versuche und mit unserer Prüfsoftware CoPilot einfach und intuitiv bedienbar. Auch in Verbindung mit einer Modernisierung Ihrer in die Jahre gekommenen Prüfsysteme geeignet.

servoelektrisch
servohydraulisch
Servopneumatik

Regelsystem TestPilot

Intuitiv, effizient, flexibel und immer präzise – der ideale Partner für Ihre Prüfherausforderungen!

  • Besonders flexibel einsetzbar für die Durchführung von Schwingfestigkeitsuntersuchungen
  • Intuitive Bedienbarkeit
  • Intelligenter Regelalgorithmus, auch für nichtlineare
    Regelstrecken
  • Gleichzeitiger und kombinierter Betrieb von Servohydraulik, Servopneumatik oder Elektroaktuatorik sowie Drehantrieben mit bis zu 4 Achsen/Aktuatoren
  • Bis zu 4 Prüfstände mit nur einem Regler betreibbar
  • Achsen mehraxialer Prüfstände im Ablauf synchronisierbar
  • Bedienerfreundliche PC-Oberfläche
  • Optional: Frequenz bis zu 500 Hz bei Nutzung einer Achse des TestPilots
  • Kostengünstiges und flexibel einsetzbares Regelsystem mit innovativem Design
  • Attraktiver Preis
  • Insgesamt 8 Mess-/ Regelkanäle
  • Bis zu 8 regelbare berechnete Kanäle
  • Hohe Abtast- und Regelrate von 10 kHz pro Kanal
  • 4 Achsen mit jeweils mind. 2 Regelkanälen
  • Dynamische Prüffrequenz von 0,01 bis 500 Hz
  • 16 potentialfreie digitale Ein- und Ausgänge
  • Frontpanel mit frei belegbaren analogen Signalausgängen
Ein Steuerungssystem von SincoTec.

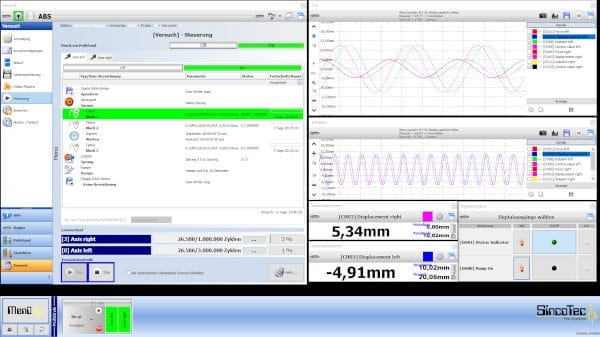

Regelsoftware CoPilot

Die intuitive Prüfsoftware für den TestPilot

Software für krafterregte Prüfmaschinen
  • Intuitive Bedienung durch einfachen und logischen Aufbau der Software
  • Einzelbetrieb und synchronisierter Mehrachsbetrieb mit einem PC
  • Mehrere Regler über eine Software steuerbar
  • Manuelle Steuerung des Zylinders in Weg- oder Kraftregelung.
  • Durchführung, Überwachung und Protokollierung von Einstufen-Schwingversuchen
  • Einfache Erstellung von komplexen und auch mit über mehrere Achsen synchronisierten Abläufen
  • Umfangreiche Darstellungsmöglichkeiten
  • Frei konfigurierbare Datenaufzeichnung
  • Export der Messdaten aller Kanäle, Zyklen, Zeitschriebe, Trend, etc. direkt als ASCII-Datei zur weiteren Bearbeitung
  • Möglichkeit der Nutzung von ereignisorientierter Ansteuerung externer Komponenten
  • ClimatePilot Schnittstelle  (SincoTec Steuersoftware für eine Vielzahl an Klimakammern)

Das Softwarepaket CoPilot stellt die Schnittstelle zwischen dem Benutzer und dem Regelsystem TestPilot her. Über die intuitive Oberfläche der Software werden die Versuchsabläufe Einstufen-Schwingversuchen zusammengestellt, die Versuchsdurchführung überwacht und protokolliert. Dies umfasst u.a. die Einstellung von Alarm- und Abbruchgrenzen mit grafischem Editor, das Aufzeichnen von Min.- und Max.-Werten sowie von Hysteresen, Zeitschriebe der Regelgröße und weiteren Aufnehmern. Die Software CoPilot zeichnet sich darüber hinaus über folgende Funktionen aus:

  • Freie, flexible Gestaltung von Versuchsabläufen (Blockprogrammen)
  • Auch komplexe und über mehrere Aktuatoren synchronisiere Abläufe einfach per Drag’n Drop erstellbar
  • Versuchsverwaltung mit beliebig vielen Ebenen
  • Standardkurvenformen wie Sägezahn, Rechteck, Sinus, Dreieck etc. einfach anwählbar
  • Kurvenform-Editor zum einfachen Erstellen nahezu beliebiger Kurvenformen und überlagern von Belastungssignalen (z.B. Sinus überlagerter Sinus)
  • Einzelbetrieb und synchronisierter Mehrachsbetrieb mit einem PC

Auswertesoftware FlightReport

Schnelle und effiziente Versuchsauswertung

  • Schnelle und effiziente Versuchsauswertung sowie Reporting möglich
  • Einfache und intuitive Bedingung durch Drag’n Drop
  • Individuelle Vorlagen

Mit unserer  Auswertesoftware FlightReport können nahezu alle Daten, die von der CoPilot-Software erzeugt werden, einfach und schnell visualisiert und ausgewertet werden.
Dazu gehören u.a. die  Visualisierung und Auswertung von:

  • Zyklen/Hysteresen
  • Dying Seconds
  • RAW-Daten
  • Trend
  • Daten von Plugins
  • Schreiber-/Plotter Daten

Zusätzlich haben Sie Einblick in den Stand der kompletten Reglerkonfiguration bei Versuchsdurchführung, in den gefahrenen Ablauf sowie die Versuchshistorie.

Bei der Berichtserstellung haben Sie freie Hand bei der Wahl der einzubindenden Daten/Diagramme. Sie können einfach aus den  vorhandenen Daten die gewünschten  Diagramme für beispielsweise Zyklen, Trend oder RAW-Daten auswählen und der Bericht wird automatisch erstellt. Sie erhalten sofort eine entsprechende Vorschau, die gedruckt oder auch direkt als PDF-Datei exportiert werden kann. Auch spezielle Vorlagen, die auf Ihre Bedürfnisse zugeschnitten sind, können von uns erstellt werden.

Auswertesoftware für positiv erregte Prüfmaschinen

Regelsystem und Software für zwangsangeregte Prüfmaschinen

Weitere Informationen finden Sie in unserem Regler- und Softwareflyer den wir Ihnen hier zum Download zur Verfügung stellen.
